磁性材料
磁性材料
NICHIAのSmFeN粉末は、磁性材の常識を覆し粒子の破壊を伴う微粉砕を行っておらず、粒子径3μmと非常に繊細で、かつコンパウンドの流動性が優れています。このため、射出成形をベースとした複雑形状や一体成形に柔軟に対応できます。
NICHIAのSmFeNでオリジナル磁石を自由に設計できます。
NICHIA SmFeNコンパウンドの特長

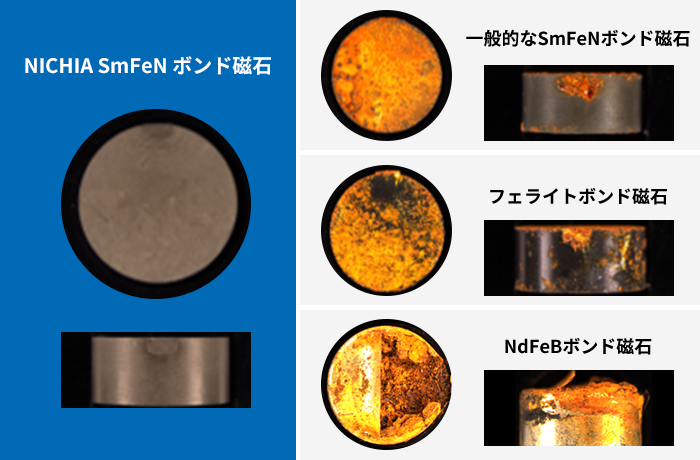

錆びにくい
3μmの球状粒子からなるコンパウンド。
優れた絶縁性により、
過酷な環境下でも錆の発生を抑制します。

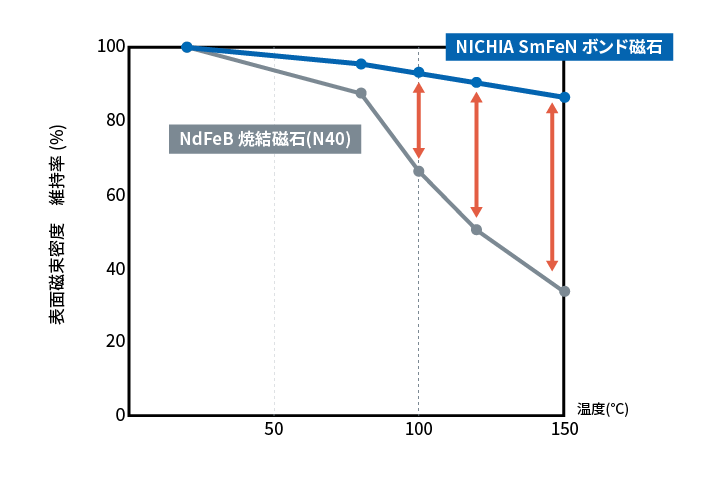

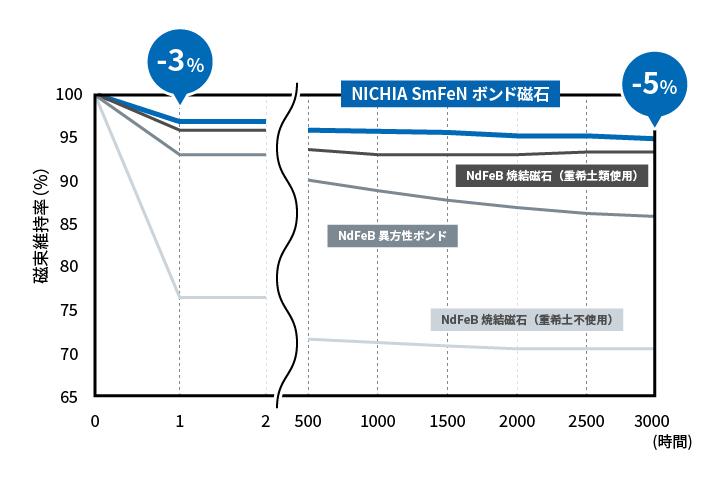

長期安定性
（耐水・耐熱）
温水下・高温下でも磁力を維持。
めっきやカバーは必要ありません。
形状自由度
ヨークやシャフトへの一体成形、
複雑形状を実現いたします。
配向、設計自由度が高い材料です。
割れにくい
金属の持つ“強さ”と樹脂の持つ“柔軟さ”を
併せ持った材料です。
耐薬品、耐ヒートショック等、
ご要望に応じて設計いたします。

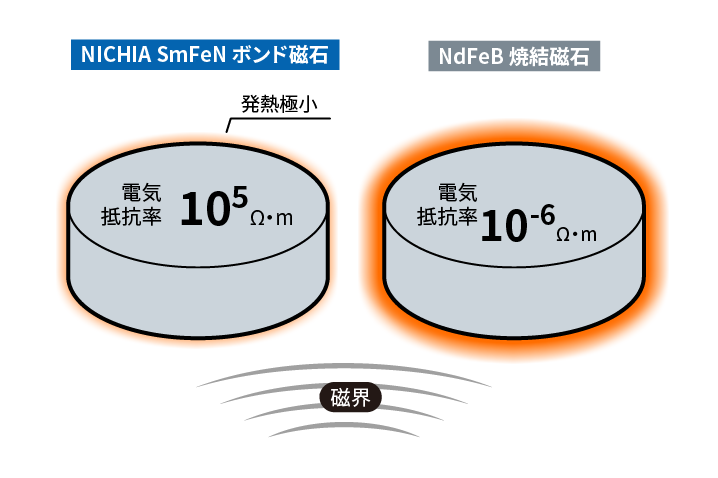

高い電気抵抗率
10,000,000Ω・m以上という
圧倒的な電気抵抗率。
渦電流による発熱がほとんどありません。
優れたリサイクル性
リサイクル*可能。廃棄量を減らすことで
コスト削減・有効な資源活用が可能です。
*スプルー・ランナーを粉砕し利用
射出成形用コンパウンド
NICHIAが最も得意とするSmFeNは、異⽅性のSm2Fe17N3磁性粉末と樹脂を混錬した、ペレット形状の射出成形⽤コンパウンドです。ここに紹介するのは、製品のほんの⼀部です。お客様に最適なコンパウンドを作り込みます。
Aシリーズ
ポリアミド12をベースレジンとした、標準シリーズです。各ユーザー様より、耐食性、リサイクル性、一体成形性で、高いご評価を頂いており、最も販売実績のあるシリーズです。
ATシリーズ
高い固有保磁力を特徴とする耐熱コンパウンドです。ポリアミド12をベースレジンとしたコンパウンドの中では、最高の耐熱性を有します。
RAシリーズ
ポリプロピレンをベースレジンとした、耐熱水性に優れたコンパウンドです。熱水中での耐食性と耐久性に優れます。
Eシリーズ
ポリアミド12 とエラストマーをベースレジンとした耐衝撃性に優れるコンパウンドです。金属との一体成形の実績があり、冷熱衝撃性に優れます。
Lシリーズ
変性ポリアミド12 をベースレジンとした、高磁力コンパウンドです。SmFeNボンドコンパウンドで最もBrが高く、耐熱性に優れます。

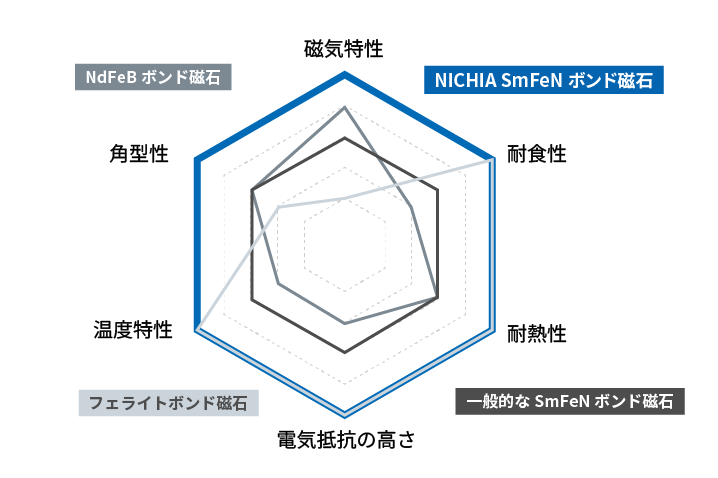

特性マップ
特性一覧表
*各タイプの特性例を示します
| シリーズ樹脂 | タイプ | 磁気特性 | 機械特性 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Br | Hcj | Hcb | BHmax | BH カーブ |
密度 | 曲げ強度 | 曲げ弾性率 | ||
| kG | kOe | kOe | MGOe | g/cm3 | MPa | GPa | |||
| T | kA/m | kA/m | kJ/m3 | ||||||
| Aシリーズ PA12 |

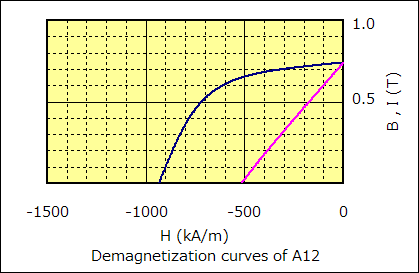

A12 | 7.4 | 11.7 | 6.5 | 12.6 | LINK | 4.8 | 95 | 13 |
| 0.74 | 930 | 520 | 100 | ||||||

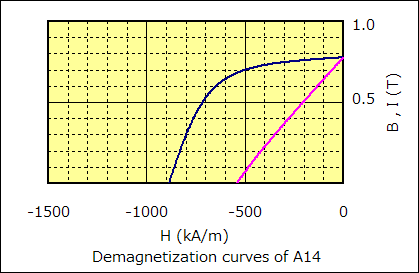

| A14 | 7.8 | 10.9 | 6.8 | 14.0 | LINK | 4.9 | 100 | 16 | |
| 0.78 | 870 | 540 | 112 | ||||||
| ATシリーズ PA12 |

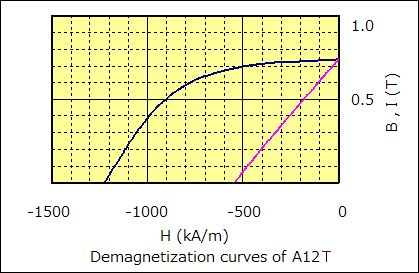

A12T | 7.4 | 15.4 | 6.8 | 12.9 | LINK | 4.8 | 90 | 16 |
| 0.74 | 1230 | 540 | 103 | ||||||

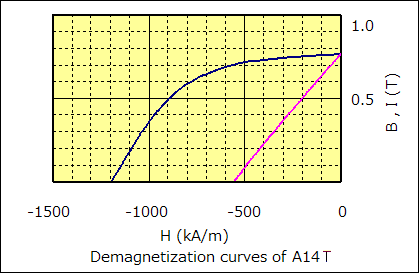

| A14T | 7.7 | 15.0 | 7.0 | 13.9 | LINK | 4.9 | 90 | 15 | |
| 0.77 | 1190 | 560 | 111 | ||||||
| RAシリーズ PP |

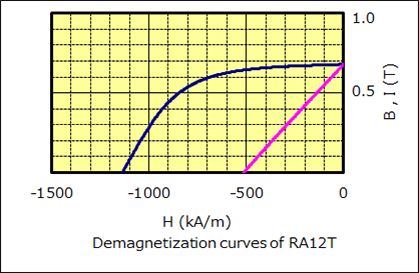

RA12T | 7 | 14.2 | 6.5 | 11.6 | LINK | 4.6 | 60 | 9 |
| 0.7 | 1130 | 520 | 92 | ||||||
| Eシリーズ PA12+エラストマー |

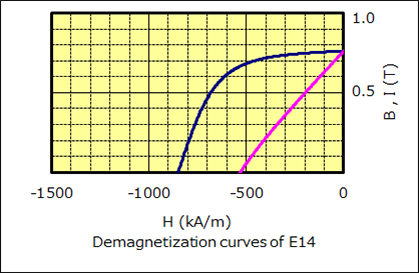

E14 | 7.6 | 10.8 | 6.7 | 13.6 | LINK | 4.8 | 90 | 8 |
| 0.76 | 860 | 540 | 109 | ||||||
| Lシリーズ PA12 変性 |

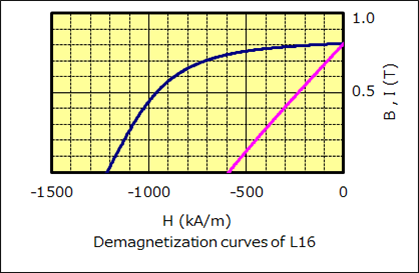

L16 | 8.1 | 15.3 | 7.5 | 15.4 | LINK | 5.0 | 87 | 19 |
| 0.81 | 1220 | 590 | 122 | ||||||
技術情報
汎用樹脂のように射てる！
それが日亜SmFeN
NICHIAのSmFeN磁性粉末は、写真のように球形状を呈しています。蛍光体で培った湿式沈殿反応技術を取り入れた、ビルドアップ製法の採用により磁性粉末の常識を覆す「微粉砕を行わない磁性粉末」を実現しました。この磁性粉末を原料にしたNICHIAのSmFeNコンパウンドは、まるで汎用樹脂のような射出成形が可能です。ぜひ一度、お手に触れ、その特性を実感してください。
コーティングレスで工程削減！

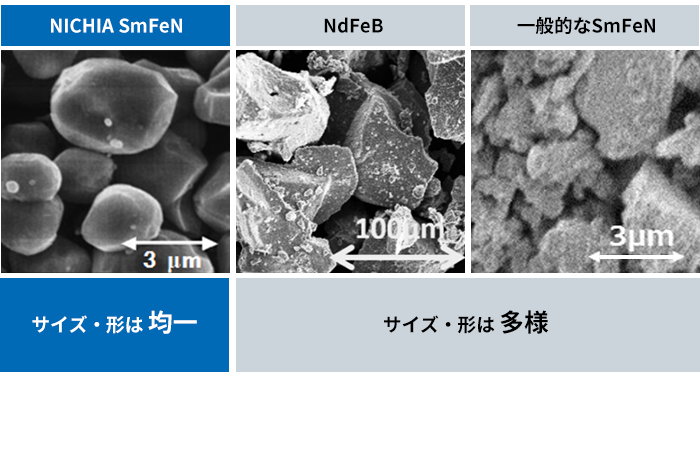

粉砕フリー
ビルドアップ製法を採用したNICHIAのSmFeN磁性粉末は、粉砕を伴いません。このため、微粉が極めて少ないうえに錆の発生を根本的に排除しました。「粉砕フリー」＝「錆びない」……単純ですがNICHIAならではのものつくり発想による、オンリーワン技術です。
電気を流さない！
NICHIAのSmFeNコンパウンドには、フィラーとして磁性粉末が多量に含まれていますが、写真のように磁性粉末粒子ひとつひとつが樹脂の中で分散し、独立しています。だから電気を流しません。錆びない二つ目のオリジナル技術です。
スプルー・ランナーの有効活用
「磁石だからスプルー・ランナーはリサイクルできない」と決めつけていませんか？ NICHIAのSmFeNは、度重なる粉砕を受けても、磁気特性の劣化が極めて微少。その理由は、硬くて繊細な球形状の粉末にあります。粉砕しようにも機械的に破壊されないため、リサイクル時にもすぐれた能力を発揮できるのです。スプルー・ランナーの廃棄がゼロになり、「完全リサイクル」を実現した事例もあります。
リサイクルの手順
お客さまの製品に合わせたリサイクル方法をご提案します。
一体成形に適したプラスチックマグネット ～従来にない成形品強度～
「一体成形品が、使用中に破壊してしまう」という経験はありませんか？ 湿式沈殿反応を採用したNICHIAのSmFeN磁性粉末は、平均粒子径3μmと微細で比表面積が大きいため、樹脂バインダーとの接触面積が大きく、接着強度にすぐれます。そのため亀裂が発生しにくく、成形品の曲げ強度は100MPaにも達します。またヒートサイクルのような温度変化環境下でも割れ・欠けが発生しにくいため、過酷な環境下での使用に対応します。
【事例】モーター用ローター
（鉄心との一体成形型）
ヒートサイクル−20℃ ⇔ 100℃ 500サイクル
改良品 亀裂なし
汎用品 亀裂あり世界一薄い磁石への挑戦
「こんな薄い磁石は無理だろう」、「焼結磁石は加工費が高くついてしまって」……NICHIAのSmFeNは、そうした常識を覆します。汎用樹脂のように取り扱える驚異的な成形性により、薄い形状にも適しています。球形状で微細であっても、微粉の少ない磁性粉末を原料にしているので、どんな薄い隙間にも入り込んできます。肉厚0.4mmという最薄形状の実績もあります。
| 形状 | サイズ |
|---|---|
| 円筒 | Φ13×Φ7.4×6.5t |
| Φ6×Φ3×5.7t | |
| Φ3×Φ1×1.6t | |
| Φ2.7×Φ1.5×2.3t | |
| Φ2.7×Φ1.5×2.5t | |
| Φ2.7×Φ1.5×5.6t | |
| リング | Φ27.4×Φ23.4×1t |
| Φ23.4×Φ16.4×1t | |
| 板状 | 50×50×1t |
| 10×100×1t | |
| 瓦状 | 0.5mm厚 |
| 紐 | Φ0.7 |
